Sự cố động cơ bộ tời trực tiếp làm tê liệt hệ thống đóng mở cửa tự động. Xử lý sai kỹ thuật, đấu nối chập mạch hoặc sử dụng linh kiện sai tải trọng có thể gây đứt xích, rơi tự do thân cửa. Dịch vụ Sửa Cửa Cuốn Siêu Tốc chuyên xử lý sự cố cơ điện hệ thống an ninh cửa. Chúng tôi đo đạc thông số thực tế để quyết định việc phục hồi linh kiện hay bắt buộc phải thay motor cửa cuốn, đảm bảo an toàn vận hành và tối ưu vật tư thay thế.
Phân tích cấu tạo cơ điện của động cơ cửa cuốn
Động cơ cửa cuốn (bộ tời) hoạt động dựa trên nguyên lý chuyển đổi điện năng (220V xoay chiều hoặc 24V một chiều) thành mô-men xoắn, truyền động qua nhông xích hoặc trục quay để nâng hạ thân cửa. Khối động cơ này được cấu thành từ 4 module kỹ thuật độc lập:
- Cụm Stator và Rotor: Phần lõi điện từ phát sinh động năng. Các cuộn dây được quấn bằng đồng (chịu nhiệt tốt, hiệu suất cao) hoặc nhôm (giá rẻ, tản nhiệt kém). Khi cấp điện, từ trường xoay chiều tạo ra lực xoắn làm quay rotor.
- Hệ thống phanh từ (Cụm hãm): Gồm đĩa phanh, má phanh (bố thắng) và cuộn hút điện từ. Trạng thái không có điện, lò xo nén má phanh chặt vào đĩa phanh để khóa chết trục, chống trôi cửa. Khi cấp điện, cuộn hút kéo má phanh tách ra, giải phóng trục quay.
- Cụm rơ-le hành trình: Bao gồm hệ thống bánh răng giảm tốc và các công tắc vi mô (microswitch). Module này đếm số vòng quay của trục để tự động ngắt mạch điện khi cửa chạy đến cao độ cài đặt sẵn.
- Khối truyền động thủ công: Gắn liền với hệ thống ly hợp, cho phép thợ cơ khí hoặc người dùng dùng xích kéo tay (đối với AC) hoặc chốt rút (đối với DC) để mở cửa bằng cơ học khi mất điện lưới và bộ lưu điện (UPS) cạn kiệt.
Đặc tính kỹ thuật của 3 dòng động cơ phổ biến trên thị trường
Việc định dạng sai loại động cơ dẫn đến thao tác lắp đặt không đồng bộ mặt bích, gây tiếng ồn, hụt tải hoặc kẹt nan.

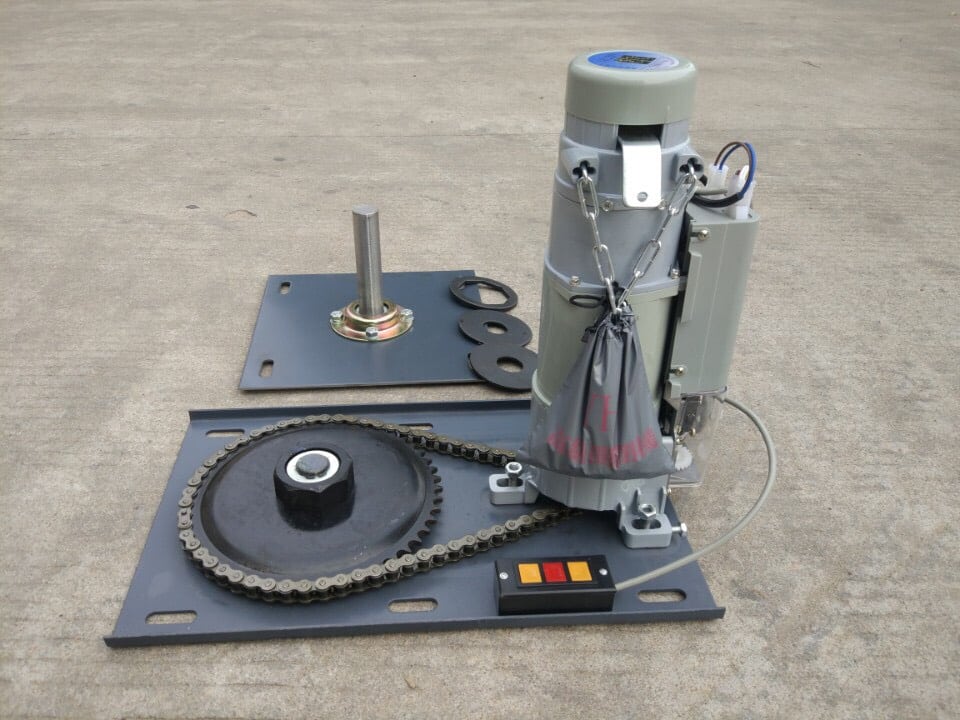

Động cơ xích ngoài (Dòng xoay chiều AC – 220V)
Dòng thiết bị chiếm 80% thị phần, ứng dụng chủ yếu cho cửa nan nhôm khe thoáng, nhà xưởng công nghiệp.
- Thông số: Điện áp 220V/50Hz. Mô-men xoắn lớn, dải tải trọng thiết kế từ 300kg đến 2000kg. Kết nối với trục quay lô cuốn thông qua bộ nhông xích và mặt bích rời.
- Ưu điểm cơ khí: Lực kéo tĩnh lớn, linh kiện độc lập dễ tháo rời. Khi hỏng vỉ mạch hoặc đứt phanh, thợ có thể sửa chữa cục bộ mà không phải thay motor cửa cuốn mới.
- Nhược điểm: Tạo tiếng ồn cơ học do chuyển động của nhông xích. Kích thước cồng kềnh, đòi hỏi hộp kỹ thuật lớn.
Động cơ đồng trục (Tube Motor – Motor ống)
Thiết kế dạng xy-lanh, lắp đặt lồng trực tiếp vào lõi trục cuốn bằng thép mạ kẽm (thường là ống phi 90 hoặc 114).
- Thông số: Thiết kế khối đặc, tải trọng giới hạn dưới 300kg.
- Đặc tính: Tiết kiệm không gian 100%. Tuy nhiên, do bị kẹp kín trong ống thép, khả năng tản nhiệt bằng không. Tuổi thọ linh kiện điện tử ngắn. Khi hỏng hóc, thiết kế nguyên khối ép buộc thợ phải thay motor cửa cuốn đồng bộ thay vì sửa linh kiện rởi.

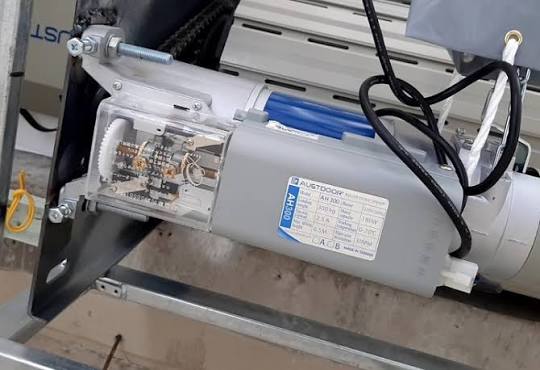

Động cơ DC một chiều (Cho cửa thép tấm liền)

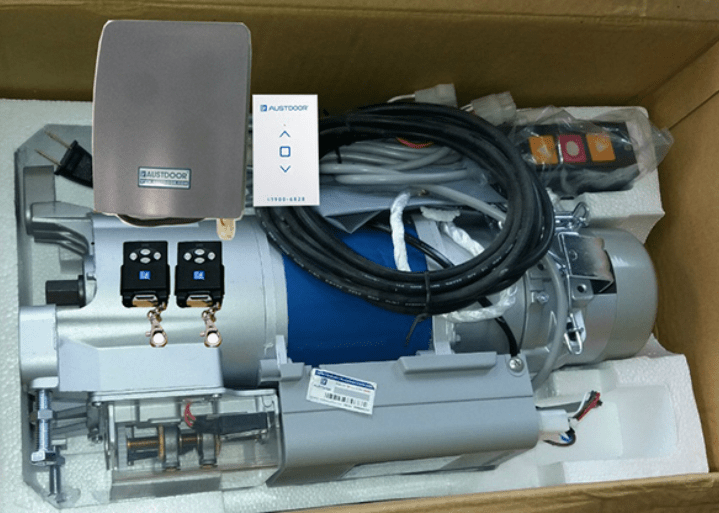

Hệ thống động cơ sử dụng bộ chuyển nguồn AC-DC, điện áp hoạt động 24V. Ứng dụng chuyên biệt cho cửa tấm liền công nghệ Úc.
- Đặc tính: Tốc độ không tải cực nhanh (15-20cm/s), nhanh gấp 3 lần động cơ AC. An toàn tĩnh điện.
- Ly hợp cơ: Không dùng xích, hệ thống trang bị lẫy gạt ly hợp. Khi mất điện, chỉ cần gạt lẫy, toàn bộ bánh răng truyền động tách rời, người dùng tự nâng hạ cửa bằng sức người (nhờ hệ thống lò xo trợ lực trong trục).
Triệu chứng lâm sàng báo hiệu lỗi phần điện và cơ khí
Các thiết bị điện cơ thường phát sinh độ rơ vật lý và đoản mạch trước khi chết hẳn. Bỏ qua các tín hiệu này sẽ làm hỏng thêm hộp nhận sóng hoặc gây đứt cáp.
- Có tiếng ù từ cuộn dây nhưng trục không quay: Động cơ đang nhận điện nhưng thiếu mô-men xoắn khởi động. 90% nguyên nhân do tụ ngậm (capacitor) bị khô dung môi, giảm trị số điện dung (uF) hoặc chập cuộn dây đề.
- Cửa tự trôi ngược theo chiều trọng lực khi ngừng lệnh: Cụm phanh từ hỏng. Má phanh mòn hết lớp ma sát, hoặc cuộn lò xo nén bị gãy, mỏi do hoạt động lâu năm. Không còn lực khóa trục quay.
- Chạy ngắt quãng, phải chờ 15 phút mới chạy tiếp: Động cơ sinh nhiệt vượt mức cho phép. Rơ-le nhiệt (cảm biến nhiệt độ gắn trên cuộn stator) tự ngắt mạch để chống cháy. Lỗi này xuất phát từ việc khai báo tải trọng sai từ đầu, ép động cơ rướn quá mức.
- Chạy vượt quá điểm dừng trên/dưới: Vỉ mạch hành trình bị trượt bánh răng hoặc rơ-le tiếp điểm bị gãy lẫy kim loại. Hệ thống không ngắt được dòng điện vào cuộn dây.
- Có mùi khét từ véc-ni hoặc nhựa cháy: Lớp cách điện của dây quấn stator bị nung chảy, gây chạm chập giữa các vòng dây (om dây). Ở giai đoạn này, can thiệp sửa chữa không còn tác dụng.
Nguyên nhân cốt lõi gây phá hủy bộ tời
Kỹ thuật viên cần xác định nguồn gốc hư hỏng trước khi tiến hành quy trình tháo dỡ, nhằm ngăn ngừa tình trạng lỗi lặp lại ngay sau khi hoàn tất thi công.
- Mất đồng bộ tải trọng cơ học: Trọng lượng thực tế thân cửa lớn hơn thông số định mức của bộ tời. Ví dụ: Dùng động cơ 300kg để nâng bộ cửa rộng 20m2 dùng nan nhôm dày 1.5 ly (tổng tải xấp xỉ 300kg). Không có hệ số an toàn dự phòng khiến thiết bị luôn chạy quá tải.
- Lỗi tần số dòng điện từ Bộ lưu điện (UPS): Bo mạch nghịch lưu của bình tích điện bị lỗi, xuất ra dòng điện sóng vuông thay vì sóng sin chuẩn, hoặc điện áp cấp vào động cơ chập chờn dưới 200V. Điều này khiến rotor rung lắc mạnh, phá vỡ bạc đạn và làm nóng cuộn dây.
- Sử dụng vật tư nhái, kém chất lượng: Thiết bị không chính hãng quấn bằng dây nhôm thay vì dây đồng, tiết diện lõi nhỏ, tản nhiệt bằng chất liệu gang pha tạp. Dây nhôm dễ đứt gãy dưới tác động của nhiệt độ.
- Môi trường oxi hóa cao: Lắp đặt hộp che ngoài trời nhưng không bịt kín ron cao su. Nước mưa tạt vào bo mạch rơ-le hoặc cụm phanh từ gây đoản mạch cuộn hút.
Tiêu chuẩn xác định: Sửa chữa linh kiện hay tiến hành thay motor cửa cuốn
Dựa trên phép đo điện trở bằng đồng hồ VOM (vạn năng kế) và kiểm tra cơ khí trực quan, thợ máy sẽ ra quyết định giữ lại hay loại bỏ thiết bị.
Danh mục lỗi xử lý sửa chữa (Can thiệp linh kiện phụ):
- Chết tụ ngậm: Đo bằng thang đo điện dung, nếu thông số sụt giảm quá 30% so với nhãn dán (ví dụ tụ 30uF chỉ còn 15uF). Thợ chỉ cần hàn tụ mới đúng trị số. Không được thay tụ có trị số uF quá lớn (ví dụ thay tụ 60uF vào động cơ nhỏ) sẽ gây nóng rát cuộn dây.
- Lỗi phanh từ (tuột cửa): Cạo gỉ sét đĩa phanh, thay mới tấm má phanh. Kiểm tra và phục hồi độ nén của lò xo, chỉnh lại khoảng hở từ trường.
- Trôi hành trình: Kiểm tra bánh vít, trục vít. Nếu mòn răng nhựa, tiến hành thay cụm rơ-le hành trình và canh chỉnh lại hệ thống bánh răng giảm tốc.
Danh mục lỗi bắt buộc thi công thay motor cửa cuốn:
- Om véc-ni, chập cuộn dây chính: Điện trở đo được giữa 3 dây điều khiển xấp xỉ 0 Ohm, rò điện ra vỏ nhôm bên ngoài. Kỹ thuật quấn lại dây đồng thủ công không đạt độ cân bằng động cơ học, sẽ nhanh chóng chập lại. Buộc phải thay motor cửa cuốn nguyên cụm.
- Vỡ hộp số trục vít: Cấu trúc bánh răng hành tinh bên trong vỡ vụn, trục chính quay tự do, tiếng kêu kim loại va đập mạnh. Chi phí thay hộp số mới không chênh lệch nhiều so với việc ráp một khối động cơ mới.
- Thay đổi thông số thân cửa: Khi chủ nhà dỡ bỏ thân cửa lá tôn cũ 0.6 ly để ráp cửa nan nhôm 2 lớp 1.4 ly. Trọng lượng thân cửa tăng gấp đôi, động cơ cũ hụt tải trọng, bắt buộc phải thay motor cửa cuốn có sức nâng lớn hơn.
Hướng dẫn tính toán lực kéo và lựa chọn công suất động cơ
Công thức cơ học để chọn bộ tời chống tình trạng đuối công suất, đảm bảo vòng đời thiết bị vận hành không cần phải gọi thợ thay motor cửa cuốn lần thứ hai trong vòng 5-7 năm.
Bước 1: Tính diện tích mặt cắt ngang (m2)
S = Chiều rộng phủ bì (m) x Chiều cao phủ bì (m). (Tính từ ray kéo đến mép lô cuốn).
Bước 2: Tính trọng lượng tĩnh của bộ cửa (W)
W = S x Trọng lượng riêng của 1 mét vuông nan cửa.
(Nan tôn đài loan: ~6-8kg/m2. Nan nhôm khe thoáng tiêu chuẩn: ~10-14kg/m2. Nan nhôm siêu trường công nghiệp: ~16-20kg/m2).
Bước 3: Nhân hệ số dự phòng ma sát và hao mòn cơ khí (K)
Hệ số K an toàn tối thiểu là 1.5 đến 2.0.
Sức nâng động cơ yêu cầu = W x K.
Thông số ví dụ:
Mặt tiền nhà xưởng 5m x 5m (S = 25m2). Cửa dùng nan nhôm 1.5 ly (13kg/m2).
Trọng lượng tĩnh W = 25 x 13 = 325kg.
Sức nâng động cơ yêu cầu = 325kg x 1.5 = 487.5kg.
=> Kết luận kỹ thuật: Bắt buộc sử dụng động cơ có dải công suất nâng 500kg hoặc 600kg. Dùng dòng 400kg sẽ ép động cơ chạy lố tải, cháy rơ-le nhiệt.
Bảng định mức vật tư và chi phí thay motor cửa cuốn mới nhất
Đơn giá vật tư tại kho, áp dụng cho thi công thay motor cửa cuốn và thay thế linh kiện cục bộ. Mức giá chưa bao gồm thuế VAT (đối với doanh nghiệp cần xuất hóa đơn), đã tính bao gồm công tháo dỡ, đấu nối mạch điện và canh chỉnh thiết bị.
| Mã hạng mục thi công | Chủng loại linh kiện / Sức nâng cơ học | Đơn giá kỹ thuật (VNĐ) | Bảo hành phần điện |
|---|---|---|---|
| SC-01 (Phục hồi điện) | Thay tụ khởi động 20uF – 40uF | 300.000 – 600.000 | 6 Tháng |
| SC-02 (Cơ khí cụm phanh) | Cảo đĩa phanh, thay bố thắng, dán má phanh | 500.000 – 900.000 | 6 Tháng |
| SC-03 (Mạch điện tử) | Chỉnh sửa vỉ mạch hành trình vi mô | 450.000 – 1.800.000 | 6 Tháng |
| TM-01 (Dòng AC thường) | Chi phí thay motor cửa cuốn tải trọng 300 – 400kg (Lõi đồng) | 2.600.000 – 3.800.000 | 12 – 24 Tháng |
| TM-02 (Dòng AC thường) | Chi phí thay motor cửa cuốn tải trọng 500 – 600kg (Lõi đồng) | 3.500.000 – 5.500.000 | 12 – 24 Tháng |
| TM-03 (AC Nhập Khẩu) | Dòng YH Đài Loan chính hãng (400 – 500kg) | 4.500.000 – 6.500.000 | 24 Tháng |
| TM-04 (Công nghệ Úc) | Động cơ DC 24V Austdoor (ARG.P1 / P2) | 4.800.000 – 10.500.000 | 24 – 60 Tháng |
| TM-05 (Siêu trọng 3 pha) | Thi công thay motor cửa cuốn 1000kg – 1500kg (Dùng điện 380V) | Từ 6.000.000 trở lên | 12 Tháng |
Quy trình thi công tháo dỡ và thay motor cửa cuốn chuẩn cơ điện
Làm việc với cấu kiện hàng trăm kg lơ lửng trên không gian hẹp đòi hỏi kỹ thuật viên tuân thủ nghiêm ngặt 5 bước chống chập mạch và chống rơi rớt.
- Cô lập mạch điện lưới: Ngắt aptomat cấp nguồn 220V, xả điện dư. Rút giắc cắm bypass khỏi bo mạch bộ lưu điện (UPS). Dùng VOM đo điện áp rò rỉ trên khung giá đỡ kim loại để chống điện giật.
- Cố định trục cuốn (Chống sập): Dùng vam chữ U sắt chốt chặt mặt bích và bánh răng trục cuốn, chặn thân cửa không xổ lô trôi xuống đất khi tiến hành tháo nhông xích nối giữa động cơ và mặt bích.
- Tháo dỡ cơ khí và lắp ráp: Gỡ 3 bu-lông chân đế, hạ cụm động cơ cũ xuống đất. Khi thi công thay motor cửa cuốn mới, thợ canh chỉnh hệ số chùng của dây xích truyền động (không quá căng làm bó đạn bạc, không quá chùng gây đập xích nhảy mắt). Xiết lực bằng cờ-lê mỏ lết cố định 3 ốc bắt đế.
- Đấu nối sơ đồ điện & Canh chỉnh hành trình: Nối 4 lõi dây (Dây chung, cuộn chạy, cuộn đề, nối đất) vào bo mạch bộ nhận sóng bằng kìm bấm cos, bọc gen co nhiệt cách điện. Điều chỉnh hai bánh răng giới hạn trên và dưới của rơ-le hành trình. Test chạy tự do ngắt đúng cao độ (không để mép dưới lá cửa đập mạnh xuống sàn, chừa cao độ tối thiểu 5-10cm so với lô cuốn khi cửa mở hết).
- Đo dòng không tải, nghiệm thu rò điện: Dùng ampe kìm đo dòng chạy tĩnh, đo rò rỉ tĩnh điện ra hệ khung sắt. Chạy liên tục 3 chu kỳ đóng mở, kiểm tra khả năng tản nhiệt trước khi bàn giao.
Kỹ thuật bảo dưỡng chống mài mòn cơ khí và điện tử
Để kéo dài độ bền vật lý sau khi thực hiện việc thay motor cửa cuốn, người vận hành cần nắm rõ các giới hạn của cơ cấu truyền động:
- Bôi trơn chịu nhiệt: Sử dụng mỡ bò Lithium (mỡ chịu tải cao) bôi vào bánh răng mặt bích và nhông xích. Nghiêm cấm dùng dung dịch chống rỉ sét như RP7 xịt vào hệ thống, chất bay hơi này sẽ rửa trôi toàn bộ mỡ bò gốc, gây bó cứng cơ khí sau vài ngày cọ xát. Tuyệt đối không để dầu nhớt văng vào cụm phanh từ, làm triệt tiêu ma sát gây trôi cửa.
- Giới hạn chu kỳ nạp/xả: Rơ-le nhiệt được thiết kế ngắt ở mốc ~90 độ C. Nếu bấm remote đảo chiều lên/xuống liên tục quá 6 lần/phút, cuộn dây bị sốc dòng điện khởi động sinh nhiệt rất cao. Rơ le ngắt mạch, buộc phải đợi 20 phút để động cơ tản nhiệt mới hoạt động lại.
- Che chắn hộp vi mạch: Nắp ốp nhựa đuôi motor (chứa hành trình và bo mạch) phải luôn đóng kín. Bụi mịn kim loại, côn trùng xâm nhập làm chạm chập tiếp điểm tín hiệu gây hiện tượng cửa tự chạy lên giữa đêm.
Phân tích lỗi kỹ thuật từ thợ nghiệp dư khi đấu nối thiết bị
Rất nhiều trường hợp thiết bị vừa tháo ra khỏi hộp đã bị cháy do lỗi đấu dây của thợ không chuyên hoặc chủ nhà tự thi công:
- Đấu sai dây chung (Common) mạch 4 lõi: Sơ đồ đấu dây cơ bản gồm: Dây chung (thường màu đen), Dây Lên (Xanh), Dây Xuống (Đỏ), Dây Mass (Vàng sọc xanh). Thợ tay ngang đấu nhầm pha Lửa (Line) trực tiếp vào dây điều khiển hướng Lên/Xuống bỏ qua dây Chung, khiến động cơ chạy chập pha, đứt cuộn dây trong 5 giây khởi động.
- Canh sai giới hạn cữ ngắt điện: Lắp hộp hành trình ngược hướng hoặc vặn hụt bánh răng rơ le. Motor cứ kéo cuốn tròn tấm nan lên tận trên trần nhà, bẻ gãy nan nhôm, phá nát kết cấu gờ chống nhấc.
- Ráp motor vào mặt bích khác thông số: Thay motor cửa cuốn tải 500kg vào mặt bích cũ 300kg. Chân bu-lông không khớp, độ vênh của nhông xích bị lệch góc. Khi vận hành, hệ số ma sát cực lớn gây gãy xích.
Vì sao nên sử dụng dịch vụ thay motor cửa cuốn từ thợ máy chuyên nghiệp?
Sửa Cửa Cuốn Siêu Tốc vận hành đội kỹ thuật viên điện cơ được cấp chứng chỉ an toàn, mang lại giá trị đo đếm được cho hệ thống an ninh cơ sở vật chất của bạn:
- Định chuẩn bệnh lý cơ khí: Sử dụng vạn năng kế kiểm tra cường độ dòng, điện trở cuộn điện từ. Phương pháp này chỉ rõ điểm hỏng. Hỏng tụ thay tụ, hỏng công tắc hành trình thay công tắc, không tư vấn ép thay motor cửa cuốn khi không có dấu hiệu om dây cháy chập.
- Vật tư nhập khẩu đúng mác thép, lõi đồng: Thiết bị dùng lõi stator 100% bằng dây đồng, hệ số chịu tải đúng như công bố kỹ thuật. Cung cấp giấy tờ CO/CQ chứng nhận từ nhà máy đối với động cơ YH (Đài Loan), Austdoor, Boodoor.
- Trực ban 24/7 không tính phụ phí: Giải tỏa kẹt cửa lúc nửa đêm, khắc phục hỏa tốc không tính thêm phụ phí ngoài giờ. Thời gian cơ động xử lý tính từ lúc tiếp nhận thông tin từ 20 đến 45 phút trên địa bàn phân công.
Hỏi đáp (FAQ) vấn đề kỹ thuật phần cơ điện
Hỏi: Động cơ cũ đang dùng mạch nhận sóng mã gạt (Fixed Code), nay tôi gọi thợ thay motor cửa cuốn loại mới dùng mã nhảy (Rolling Code) thì có tương thích không?
Đáp: Động cơ xoay chiều (AC) chỉ làm nhiệm vụ cấp cơ năng kéo, không chứa bo mạch nhận sóng. Kỹ thuật viên sẽ cắt cáp 4 lõi từ củ motor mới nối thẳng vào trạm rơ-le của hộp điều khiển mã gạt cũ. Bạn không cần phải đổi bộ thu phát sóng cũng như remote cũ.
Hỏi: Lỗi kẹt cứng dây xích kéo tay thủ công khi mất điện là do bộ phận nào?
Đáp: Lỗi này xuất phát từ bộ ly hợp xích. Do không được bôi mỡ và bảo dưỡng trong thời gian dài, hơi ẩm làm gỉ sét cụm bi trượt và lẫy nhả phanh. Thợ cơ khí phải tháo cụm ly hợp, làm sạch rỉ sét bề mặt mạ kẽm và đóng lại bi.
Hỏi: Động cơ YH nhập khẩu Đài Loan lõi đồng phân biệt với YH lắp ráp lõi nhôm bằng cách nào?
Đáp: Động cơ YH nhập khẩu đồng bộ thân tản nhiệt thường sơn màu tĩnh điện xám đồng nhất, nắp đuôi bằng nhựa ABS chịu lực đúc chìm chữ nổi YH. Khi chạy tĩnh, dòng điện ổn định, tiếng rơ-le đóng mở đứt khoát (tách tách). Hàng lắp ráp trọng lượng nhẹ hơn, chạy rung mạnh, thân động cơ nhanh nóng ran sau 2 lần đóng mở liên tiếp.
